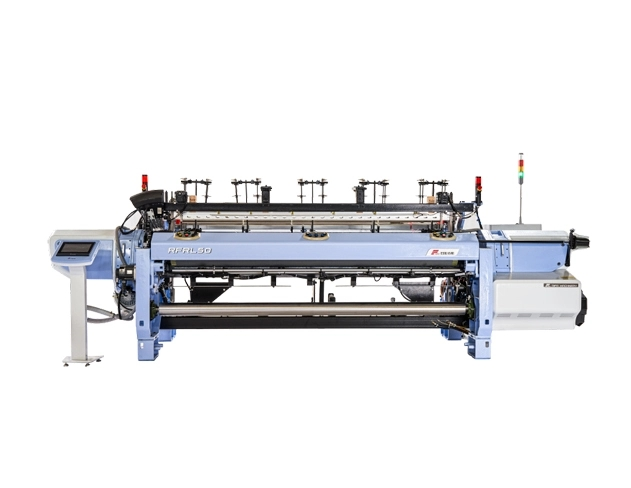

RFRL50 высокого класса рапирный ткацкий станок основан на исследовании текстильной технологии с добавленной стоимостью, что позволяет клиентам производить более качественные продукты более экономично, а рапира машина имеет расширенные функции международных передовых основных моделей. Эффективное плетение, гуманизированный дизайн, сильное усилие избиения утка, хорошая высокоскоростная стабильность, передовая электрическая система управления и удобное управление являются уникальными особенностями этого ткацкого станка для рапиры, который является более эффективным, энергосберегающим и стабильным.
Пункт | Спецификация |
Ширина тростника | Номинальная ширина тростника: 190, 210, 220, 230, 240, 250, 280, 320, 340, 360, 380 см Разброс ширины (включая ненужные края): 6-70 см |
Диапазон пряжи | Пряжа: Nm200-Nm3(Ne120-Ne1.8) |
Нить: 10 дтекс ~ 1500 дтекс | |
С направляющими крюками или свободный полет | |
Warp пряжа: проклейки пряжи, не проклейки пряжи, крученой пряжи, Non-переплетенная пряжа, смешанная пряжа | |
Скорость плетения | Расчетная скорость: 800 об/мин |
Практическая скорость: 500 ~ 650 об/мин (Зависит от ширины и типа ткани) | |
Максимальная скорость вставки: 1520 m/min (Зависит от ширины и типа ткани) | |
Уток | Селектор: 1-8 цветов, одновременно можно вставить 2 медиатора (Согласно разнообразию и спецификации утка) |
Аккумулятор: электронный | |
Резак утка: механический | |
Мощность | Система управления скоростью двигателя с переключением и нежеланием |
Линька | Электронный добби (макс 20 валов) |
Электронный жаккард | |
Избивание | Отдельная петля, обе стороны сопрягают кулачок |
Вставка | Обе стороны пространственной вставки с четырьмя звеньями |
Let-off | Электронный отпускной сервопривод непрерывного альтернативного тока |
Одиночный луч | |
Диаметр фланца луча: Ф1000мм, Ф800мм | |
Взять-вверх | Электронный сервопривод непрерывного альтернативного тока |
Максимальный дя ролика ткани. Ф600мм | |
Ряд плотности утка механизма: 4 ~ 130 пикс/км (4 ~ 30, 6 ~ 70, 100 ~ 130) (Удельная плотность утка зависит от спецификаций пряжи, тканевого переплетения, скорости ткацкого станка и условий ткачества) | |
Сельваж | Устройство Leno: электронное |
Фреза с зазубриной: электронная (опции: механическая) | |
Храм: независимый от левых и правых | |
Смазка | Централизованный шприц для смазки |
Остановить движение | Стоп искривления: 6 или 8 линий электрического типа касайд |
Стоп утка: электрический пьезоэлектрический датчик, с двойной функцией выбора | |
Другие: автоматическая остановка для закромки пряжи | |
Остановить дисплей: показать причину остановки на экране, многофункциональные 4-цветные индикаторы | |
Автоматические | Автоматическая остановка под определенным углом/низкое движение Поиск подборки/компенсация падения ткани/натяжение основы Регулировка, автоматическая индикация неисправности осмотра/сброса |
Электрический контроль | Управление: многофункциональная система управления ЦП. С функциями контроля, монитора, автоматической диагностики, индикации данных |
Дисплей: касание экрана с помощью связи, немедленная настройка/настройка параметров, программирование |

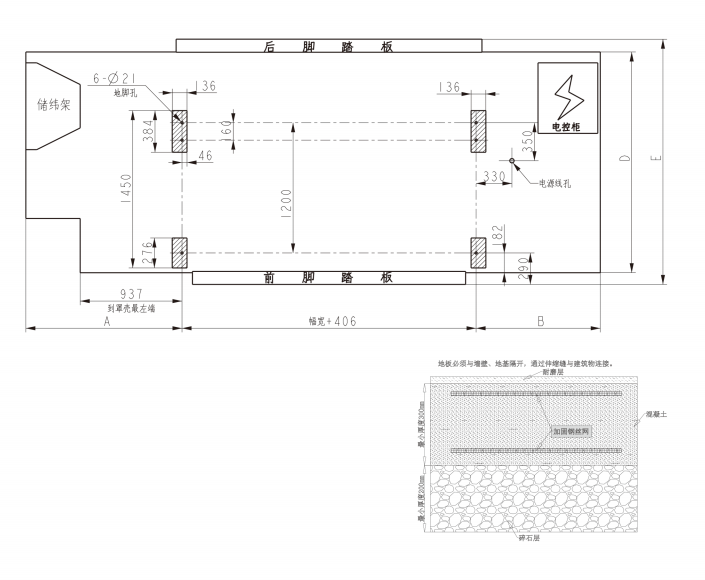

A (вертикальная стойка для труб) | В | D (без педалей) | E (с педалями) | |||
2/4/6 видов цветов | 6/8 видов цветов | Машина Мульти-руки | Жаккард | Ось меридиана Φ восемь сотен | Ось меридиана Φ одна тысяча | Ось меридиана Φ одна тысяча |
1437 | 1937 | 1143 | 1156 | 2031 | 2034 | 2260 |
Вес (кг) | |||||||||||
Ширина (см) | 190 | 210 | 220 | 230 | 240 | 250 | 280 | 320 | 340 | 360 | 380 |
Машина Мульти-руки | 4200 | 4300 | 4350 | 4400 | 4450 | 4500 | 4750 | 4950 | 5050 | <P> 5150 | 5250 |
Жаккард | 3900 | 4000 | 4050 | 4100 | 4150 | 4200 | 4450 | 4650 | 4750 | 4850 | 4950 |

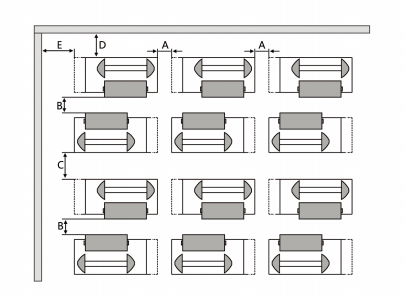

А | 600-800 |
В *(**) | 750-800 |
С | 1250-ВБΦ800 |
1500-ВБΦ1000 | |
Д | 1500-2000 |
E190см | 2500-3000 |
E210 см | 2700-3200 |
Е220 см | 2800-3300 |
E230см | 2900-3400 |
E240см | 3000-3500 |
E250см | 3100-3600 |
Е280см | 3400-3900 |
Е320см | 3800-4300 |
Е340см | 4000-4500 |
Е360 см | 4200-4700 |
E380см | 4400-4900 |
Высокоскоростной рапирный ткацкий станок является высокосетевым и интеллектуальным, что позволяет централизованно управлять и контролировать группу машин в мастерской.
Механизм утка-избиения расположен в середине ткацкого станка под тканью, что способствует сильному утку-избиению и высокоскоростной работе.
Оптимизированный механизм передачи меча с четырехосевой пространственной связью может обеспечить стабильную и точную высокоскоростную вытяжку утка.
Система управления ткацкого станка использует технологию волоконно-оптической связи с быстрой реакцией двигателя и быстрым запуском и остановкой, что способствует улучшению качества ткани.
Конструкция тяжелой сопряженной кривой контура кулачка и других структур для адаптации к силе избиения утка тяжелых тканей улучшает стабильность структуры избиения высокоскоростного утка.
Принятие алгоритма прямого управления крутящим моментом в сочетании с технологией сервоуправления обеспечивает точное положение остановки ткацкого станка.
RFRL50 может оснащаться не только обычными рамками heald с Под крючками, но и регулируемые оправы. Хеальд Рамы и устройства линьки можно быстро подключить, это Легко регулировать высоту оправы heald.
RFRL50 может оснащаться системой быстрого переключения луча, Это может сэкономить время и повысить эффективность.
RFRL50 оснащен двойной спинкой и двойной Подкатный ролик в соответствии со стандартными спецификациями, с этим Дизайн, он может плести высококачественные тяжелые ткани. Второй ролик модульный по конструкции, его можно снять Легко при плетении легких тканей.
Принимает более разумный резец утка и висок Структуры, легко установить, механическое представление Более надежный, это может обеспечить хорошее качество плетения.
Бьющие кулачки встроены в нижний кант груди, это Дизайн может увеличить прочность избиения и работу Баланс; больше подходит для широкой ширины и высокого коэффициента покрытия Ткани. Опоры из алюминиевого сплава обеспечивают тростник Хорошая линейность.
Принимает независимый двигатель для привода масляного насоса, все Важные компоненты движения принудительно смазываются Независимые трубы.
