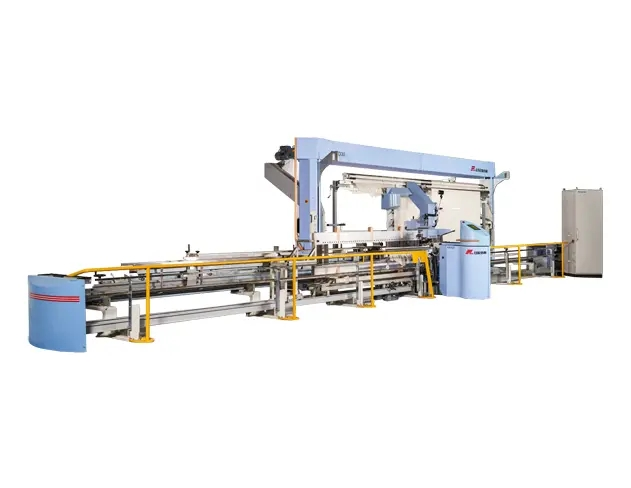

Полностью автоматическая машина для вытяжки RFAD30-это своего рода оборудование для работы с вытяжкой тканей, изготовленных в сложном процессе.
Пункт | Содержание | Замечание | |
Базовая конфигурация | Фиксированный чертеж-в машине | ||
Мобильная тележка для вытяжки с подставкой для основы, имеет подъемное устройство | 2 комплекта в стандартной конфигурации | ||
Чертеж-в модуле используя крюк гриппер для рисовать-в | |||
Модуль Warp разделяя с одним слоем Warp (с функцией лизинга) | |||
Модуль Heddle с двумя направляющими склада heddle | |||
Модуль Reed (стандартный диапазон) | |||
Падение проволочного модуля с шестью стопорными стержнями | |||
Модуль управления с хостом и диском U | |||
Чертеж-в скорости | Максимальная скорость рисования-165 шт./мин. | ||
Проверка пряжи | Электронное обнаружение двух-искривление | ||
Пряжа сырье | Пряжа хлопчатобумажная и смесовая (чесание и расчесывание не ограничены) | ||
Количество пряжи | 5 ~ 150 с | ||
Деформация луча | Слой пряжи основы, с лизингом или без | ||
Максимальная номинальная ширина | 230 см, 400 см | ||
Максимальный диаметр боковой пластины | 120 см | ||
Максимальный вес | 1200 кг | С балкой грузовик | |
Проволочная хеддл | Тип петли здоровья | Дж, С, О | Сериализация |
Тип хеддла | Одиночная строка healds/двойная строка healds | ||
Высота изгороди | 260 мм-382 мм (11 " -15") | Регулируемый | |
Толщина хеддла | 0,25 мм, 0,30 мм, 0,38 мм | ||
Размер глаза изгороди | Минимум 5,5x1,2 мм, макс. 10 мм | ||
Количество строк хеддла | Максимум 16 рядов (о) | 16 рядов | |
Требования к оправе Heald | Со съемным головным убором | ||
С установочной канавкой (с правой стороны при просмотре со стороны тростника) | |||
Без позиционирования канавки | Дополнительная конфигурация | ||
Падение провода | Форма провода падения | Открытый тип, закрытый тип | |
Количество рядов провода падения | 6-рядный выход | ||
Ширина провода падения | 7-11 мм | Регулируемый | |
Длина провода падения | 125 мм-180 мм | Регулируемый | |
Толщина провода падения | 0,20 мм-0,65 мм | Регулируемый | |
Тростник | Максимальная ширина язычка | 230 см, 400 см | |
Плотность зуба тростника | 5 ~ 75 зубов/дюйм | ||
Высота зубцов тростника | 40-100 мм | ||
Высота тростника | 80-150 мм | ||
Глубина зубцов тростник | Максимум 16 мм | ||
Тростник форма | Плоский тростник, профилированный тростник, и тростник двух-строки | ||
Пункт | Содержание | Замечание | |
Контроль | Программное обеспечение | Операционная система windows | |
Принтер | USB или сетевой принтер | ||
Язык | Китайский, английский; другие языки доступны по запросу | ||
Требование электропитания чертеж-в машине | Трехфазная сетка с заземлением, без нейтрального провода | ||
Внешняя защита предохранителя, минимум 10А на фазу | |||
Мощность около 1,6 киловатт (кВА) | |||
3x220 В переменного тока ± 10%; 50 Гц (Гц) | Требование электропитания усиленной волочить-в вагонетке с подъемным устройством | Однофазный блок питания с защитой от заземления | |
Внешняя защита предохранителя, минимум 10А на фазу | |||
2x220 В переменного тока ± 10%; 50 Гц (Гц) | |||
Спрос источника газа | Входное давление | 0,7 МПа -- 1 МПа | |
Колебания давления воздуха | <± 0,05 МПа | ||
Минимальная подача воздуха | Главный стол 850, всасывающая труба 500, общая подача 1350NL/min | ||
Барометрическая точка росы | -17 ℃, используйте адсорбционную сушилку под атмосферным давлением | ||
Содержание масла | Без масла в основном, содержание остаточного масла составляет <1 мг/Нм3/<0,8 ppm | ||
Содержание примесей | Содержание твердых примесей <5 мг/м3, размер частиц <5pm | ||
Качество воздуха | ISO 8573,1; уровень качества: 3 | ||
Экологические требования | Внутренние условия | Это примерно то же самое, что и условия общего применения на текстильных фабриках. Без абразивов, таких как стеклянная пыль и аналогичные вещества | |
Влажность | Относительная влажность 30-95%, отсутствие конденсации | ||
Окружает воздух | Без кислоты | ||
Температура | Рабочая температура от + 18 до + 40 ° C, температура отключения от + 5 до + 45 ° C | ||
Максимальная разница температур должна быть не более 15 ℃ в течение 10 часов. | |||
Высота помещения | 260 см | ||
Освещение | 700 люкс требуется для рабочей поверхности (эквивалентно нормальной среде письма) | ||
Спрос земли | Материалы | Бетонная заливная земля; в рабочей зоне земля должна быть твердой, а толщина нагрузки должна составлять 16 см. | |
Плоскостность | Максимальная непараллельность составляет ± 15 мм или общая разница составляет 30 мм. | ||
Требования плоскости | Требуется, чтобы шероховатость была в пределах диапазона обычного бетона, то есть допустимого диапазона разницы высот от высокой точки до нижней точки Rf max ≤ 3 мм | ||
Несущая способность | ≥ 900 кг/м2 (модель 230), ≥ 1100 кг/м2 (модель 400) | ||
Шум | Это 81 децибел при измерении в позиции оператора. | ||
Функции и устройства дополнительной конфигурации | Грубая пряжа√, шерсть, плоская нить, пряжа slub, букле | ||
Специальная пряжа | |||
Двухслойный слой основы, управление цветным циклом (требуется лизинговая машина) | |||
Контроль и контроль цветного цикла | |||
Размер | L = длина (мм) | W = Ширина (мм) | H = Высота (мм) | Вес (кг) | |
Общая система | RFAD-230 | 8000 | 1900 | 1850 | 2400 (без чертежа-в тележке перехода) |
RFAD-400 | 12700 | 1900 | 1850 | 2400 (без чертежа-в тележке перехода) | |
Блок управления | 700 | 650 | 2000 | 200 | |
Чертеж-в тележке перехода | 2,3 м | 3900 | 1600 | 2400 | 1150 (грузоподъемность подъемного устройства составляет 360 кг) |
4,0 м | 5900 | 2400 | 2540 | 1300 (грузоподъемность подъемного устройства составляет 360 кг) |
Требуемое пространство (Минимальное требование) | L = длина (мм) | W = Ширина (мм) | H = Высота (мм) | Минимальная полезная площадь (м²) |
RFAD30-230 С 1 чертежом-в транспортеТележка | 9000 | 5600 | 2450 | Приблизительно 50м ² (Исключая проход вагонетки перехода луча искривленности) |
RFAD30-230 С 1 вытяжной транспортной тележкой | 9000 | 7700 | 2450 | Приблизительно 75m ² (Исключая проход вагонетки перехода луча искривленности) |
RFAD30-400 С 1 вытяжной транспортной тележкой | 14000 | 7200 | 2600 | Приблизительно 100м ² (Исключая проход вагонетки перехода луча искривленности) |
RFAD30-400 С 1 вытяжной транспортной тележкой | 14000 | 9300 | 2600 | Приблизительно 130m ² (Исключая проход вагонетки перехода луча искривленности) |
Эта модель имеет полные функции, своя стандартная конфигурация включает вагонетку крил с функцией подъема, головой с лизинг функцией.
С RFAD30Бесчелночная машина, Функция мониторинга красочного цикла не является обязательной.
С RFAD30 автоматическая машина чертежа основы, специальная конфигурация также может быть предоставлена для грубой пряжи, шерстяной пряжи и плоской нити и т. д.
С нашей покрашенной машиной лизинга которые были развиты успешно, чертеж-в машине может полно приспособиться к чертеж-в деятельности сильно сложных переплетений как пряжа-покрашенный соткать.
